इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक को कैसे बनाते हैं?, टाइटल ब्लॉक का डिज़ाइन, आकार, प्रकार, परिभाषा, 8 जरुरी सावधानियों को जानें

Share with friends

इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक प्रत्येक शीट में बनाया जाता है। इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक शीट के निचले दाहिने कोने (Lower Right Corner) पर बनाया जाता है। टाइटल ब्लॉक (Title Block) को हिंदी में शीर्षक कक्ष कहते है। इस आर्टिकल में इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक का साइज, प्रकार, परिभाषा और इसको बनाने के तरीके, सावधानियों को बेहतरीन तरीके से बताया गया है।

इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक किसे कहते हैं?, परिभाषा

इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक ड्राइंग शीट का ऐसा हिस्सा होता है जिसमें ड्राइंग की महत्वपूर्ण जानकारी जैसे शीर्षक, तारीख, रोल नंबर, स्केल, ड्राइंग संख्या, और बनाने वाले का नाम आदि लिखा जाता है। यही इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक की परिभाषा हैं।

टाइटल ब्लॉक का उद्देश्य ड्राइंग की पहचान करना और आवश्यक जानकारी को सरलता से पढ़ने वाले को देना होता है। टाइटल ब्लॉक को ड्राइंग शीट के दाहिने निचले किनारे (Right bottom corner) पर बनाया जाता है।

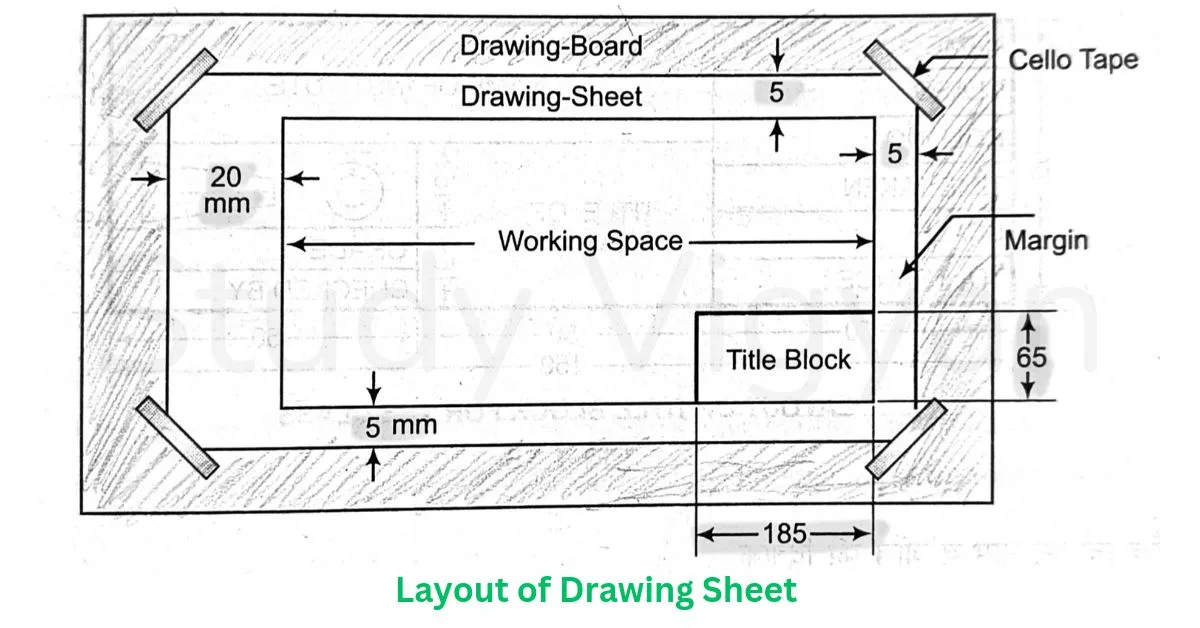

इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक (title block in engineering)

ऊपर चित्र में ड्राइंग बोर्ड सहित टाइटल ब्लॉक का आकार और साइज दिखाया गया है। चित्र में ड्राइंग शीट को टेप द्वारा चिपकाए गया है और वर्किंग स्पेस (working space) तथा टाइटल ब्लॉक (title block) भी दिखाया गया है।

टाइटल ब्लॉक का मानक आकार व साइज

भारतीय मानक ब्यूरो B.I.S. के अनुसार टाइटल ब्लॉक का साइज 185 मिमी लंबाई तथा 65 मिमी चौड़ाई होता है। इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक के लेआउट को B.I.S. के अनुसार दो तरीके से बनाया जा सकता है।
नीचे चित्र में टाइटल ब्लॉक का साइज और डिज़ाइन दिखाया है जिसे देखकर आप टाइटल ब्लॉक को आसानी से बनाया जा सकता है।

मानक टाइटल ब्लॉक (standard title block)

टाइटल ब्लॉक (शीर्षक कक्ष) में निम्न जानकारी दी जाती है।

  • संस्था का नाम (Name of the Institute)
  • ड्राइंग बनाने वाले का नाम (Name of the Designer)
  • ड्राइंग बनाने वाले की कक्षा (Class)
  • ड्राइंग संख्या (Drawing Number)
  • दिनांक (Date)
  • प्रक्षेप का चिन्ह (Symbol of Projection)
  • मापनी (Scale)
  • जांचकर्ता का नाम व दिनांक (Checked by and Date)
  • मानक का नाम (Standard)
  • अनुमोदक का नाम व अनुमोदक तारीख (Name of Approver and Date)

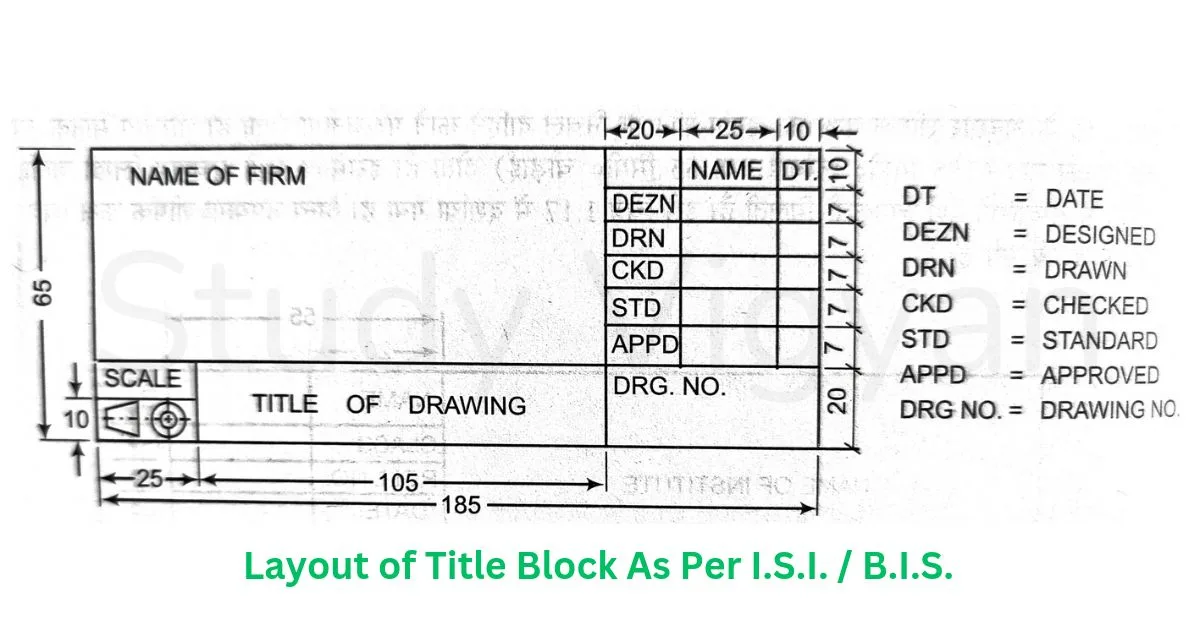

title block (शीर्षक खण्ड) टाइटल ब्लॉक

यह भी जानें-

पायसन अनुपात (Poisson’s Ratio) की परिभाषा, सूत्र, मात्रक, विमा, नियम चित्र सहित समझे

विकृति ऊर्जा (Strain Energy) की परिभाषा, सूत्र, निगमन, मात्रक और ऊर्जा गुणांक को चित्र सहित जानें | प्रमाण विकृति ऊर्जा, प्रमाण प्रतिबल, विकृति क्या होते है?

टाइटल ब्लॉक के प्रकार

इंजीनियरिंग ड्राइंग में टाइटल ब्लॉक मुख्य रूप से तीन प्रकार का होता है।

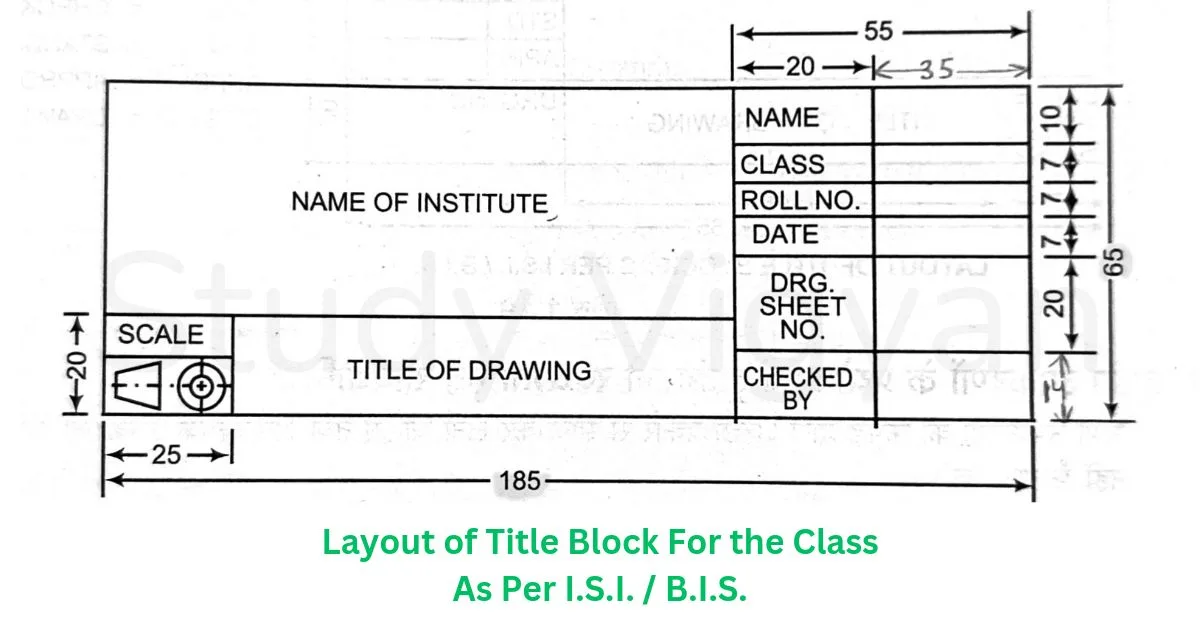

मानक टाइटल ब्लॉक (Standard title block): B.I.S. भारतीय मानक ब्यूरो के अनुसार मानक टाइटल ब्लॉक का आकार 185 मिमी लंबाई तथा 65 मिमी चौड़ाई होती है। इस टाइटल ब्लॉक में डिजाइनर का नाम, कक्षा, रोल नंबर, तारीख, ड्राइंग शीट का नंबर और जांचकर्ता का नाम, इंस्टिट्यूट का नाम और ड्राइंग का नाम दिया जाता है।

टाइटल ब्लॉक के तीन प्रकार

विस्तृत टाइटल ब्लॉक (Detailed title block): विस्तृत टाइटल ब्लॉक में मानक टाइटल ब्लॉक से कुछ ज्यादा जानकारी प्रदान की जाती हैं। विस्तृत टाइटल ब्लॉक का आकार मानक टाइटल ब्लॉक के अनुसार ही होता है लेकिन इसमें अधिक रो (Row) तथा कॉलम (Column) दिए जाते हैं जिससे अधिक जानकारी प्राप्त होती है।

टाइटल ब्लॉक को कैसे बनाते है?
Detailed Title Block

कस्टमाइज्ड टाइटल ब्लॉक (Customised title block): कुछ विशेष आवश्यकताओं के अनुसार टाइटल ब्लॉक को डिजाइन किया जा सकता है। इसमें अपने अनुसार कंपनी का नाम, ट्रेड का नाम आदि लिखकर कस्टमाइज़ किया जा सकता है। इसे ही कस्टमाइज्ड टाइटल ब्लॉक (Customised title block) कहते है।

टाइटल ब्लॉक को कैसे बनाते है? क्रमानुसार (How to make title block step by step)

ड्राइंग शीट में टाइटल ब्लॉक को बनाने के लिए सबसे पहले उचित साइज की ड्राइंग शीट इस्तेमाल की जाती है। ज्यादातर A2 साइज की ड्राइंग शीट को डिजाइन बनाने के लिए प्रयोग किया जाता है। टाइटल ब्लॉक को बनाने का तरीका निम्न प्रकार है:

  • ड्राइंग शीट को बोर्ड पर टेप या क्लिप की सहायता से लगाए।
  • ड्राइंग शीट में बाएं ओर से 20 मिमी मार्जिन (margin) रखें और अन्य तीन ओर से 5 मिमी का मार्जिन रखना चाहिए।
  • मार्जिन रखने के बाद निचले दाहिने कोने से 185 मिमी लंबाई तथा 65 मिमी चौड़ाई का एक बॉक्स (आयत) बनाए।
  • इसके बाद मानक टाइटल ब्लॉक या विस्तृत टाइटल ब्लॉक के अनुसार अंदर छोटे बॉक्स बनाए और उसके अंदर नाम लिखे।
  • टाइटल ब्लॉक के निचले बाएं कोने पर मापनी (scale) बनाया जाता है।

टाइटल ब्लॉक बनाने में सावधानियां

  1. सभी उपकरण जैसे पेंसिल, स्केल, रबड़, मिनी ड्राफ्टर को अच्छे से साफ कर लेना चाहिए। फालतू चीजों से ड्राइंग शीट से हटा देना चाहिए।
  2. टाइटल ब्लॉक बनाने से पहले पेंसिल को आवश्यक नुकीला बना लेना चाहिए।
  3. पेंसिल को शार्पनर की मदद से नुकीला करना चाहिए। इससे फर्श या दीवार पर रगड़कर नुकीला नहीं करना चाहिए।
  4. यदि पेंसिल की कालिख टाइटल ब्लॉक पर गिर जाए तो साफ कपड़े की मदद से इसे शीट तथा टाइटल ब्लॉक से कालिख को साफ कर देना चाहिए।
  5. टाइटल ब्लॉक की रेखाएं सीधी खींचनी चाहिए। शीर्षक कक्ष की रेखाएं तिरछी या झुकी नहीं होनी चाहिए।
  6. ज्यादा गलती न करे और रबड़ का कम से कम प्रयोग करें।
  7. शीर्षक, तारीख, शीट संख्या, कक्षा आदि जानकारी को सुंदर तथा साफ अक्षरों में टाइटल ब्लॉक में लिखना चाहिए।
  8. टाइटल ब्लॉक को हल्के हाथ से बनाना चाहिए। इसके बाद टाइटल ब्लॉक को HB या H पेंसिल की मदद से टाइटल ब्लॉक को गहरा कर सकते है।
0 +
Helping more than 10,000 students

Join us now

FAQ (Frequently Asked Questions)

टाइटल ब्लॉक में ड्राइंग नंबर क्या है?

टाइटल ब्लॉक में ड्राइंग नंबर शीट की संख्या दर्शाता है। कक्षा में अध्यापक कई सारे इंजीनियरिंग ड्राइंग का चित्र बनाने का कार्य देते है। ड्राइंग नंबर से बनाई गई ड्राइंग को जल्दी से पहचाना जा सकता है कि यह कौन सा ड्राइंग नंबर है। ड्राइंग नंबर से अध्यापक छात्रों का रिकॉर्ड रखते है कि किस छात्र को कितनी ड्राइंग चेक हो चुकी है।

शीर्षक ब्लॉक कहाँ मनाया जाता है

शीर्षक ब्लॉक को ड्राइंग शीट के निचले दाहिने कोने (Lower Right bottom corner) पर मनाया जाता हैं। शीर्षक ब्लॉक को टाइटल ब्लॉक भी कहा जाता है।

टाइटल ब्लॉक के लिए आईएसओ मानक क्या है?

टाइटल ब्लॉक के लिए आईएसओ मानक ISO 7200 होता है। यह ISO मानक ड्राइंग शीट पर टाइटल ब्लॉक के लेआउट, लिखी जानकारी और उसके लेआउट को बताता है। टाइटल ब्लॉक में ड्रॉइंग का शीर्षक, ड्रॉइंग नंबर, तिथि, ड्राफ्टमैन का नाम, चेक करने वाले का नाम और अन्य आवश्यक जानकारी शामिल होती है।

ड्राइंग शीट का सबसे बड़ा आकार कौन सा है?

ड्राइंग शीट का सबसे बड़ा आकार A0 होता है। A0 शीट में शीट का आकार 841 मिमी × 1189 मिमी होता है। इसके अलावा ड्राइंग शीट A1, A2, A3, A4, A5 आकार की होती है। A0 शीट का आकार 841 मिमी ×1189 मिमी, A1 शीट का आकार 594 मिमी × 841 मिमी, A2 शीट का आकार 420 मिमी × 594 मिमी, A3 शीट का आकार 297 मिमी × 420 मिमी, A4 शीट का आकार 210 मिमी × 297 मिमी, A5 शीट का आकार 148 मिमी × 210 मिमी होता है।
